อุปกรณ์ครอบท่อแอร์ (เบอร์ 75-100)
รางครอบท่อ
Duct
ฝาครอบผนัง
Wall
ข้องอโค้ง
Elbow
ข้องอเข้ามุม
Corner 90°
(ข้องอมุม)
ข้อต่อตรง
Joint
ข้อต่อข้ามคาน
Cross Over
ฝาครอบเพดาน
Wall Cap
(เกือกม้า)
ท่อยืด
ข้อแยก 3 ทาง
Type Joint
ข้องอปรับได้
Flexible Corner 90°
งอโค้งปรับได้
อุปกรณ์ครอบท่อแอร์ ใช้สำหรับเก็บงาน หน้างานติดตั้งให้เรียบร้อย โดย ช่วยปกป้องท่อทองแดง ยางหุ้มท่อ ให้อยู่ในสภาพสมบูรณ์ เป็นระเบียบเรียบร้อย ช่วยยืดอายุการใช้งาน จากแดด ฝน แมลง รวมถึงได้ความสวยงามเพิ่มเติมด้วยคับ (อายุการใช้งาน ขึ้นอยู่กับสภาพแวดล้อมจริง) ส่วนใหญ่จะเป็นสีครีม ซึ่งในท้องตลาดทั่วไปจะมีหลากหลายแบรนด์ โดยแบ่งออกเป็น 2 แบบ หลัก คือ แบบใช้น๊อต ขัน กับคลิปล็อค ซึ่งราคาก็จะแตกต่างกันตามแบรนด์ยี่ห้อ สี รูปแบบ วัสดุ ชิ้นงาน

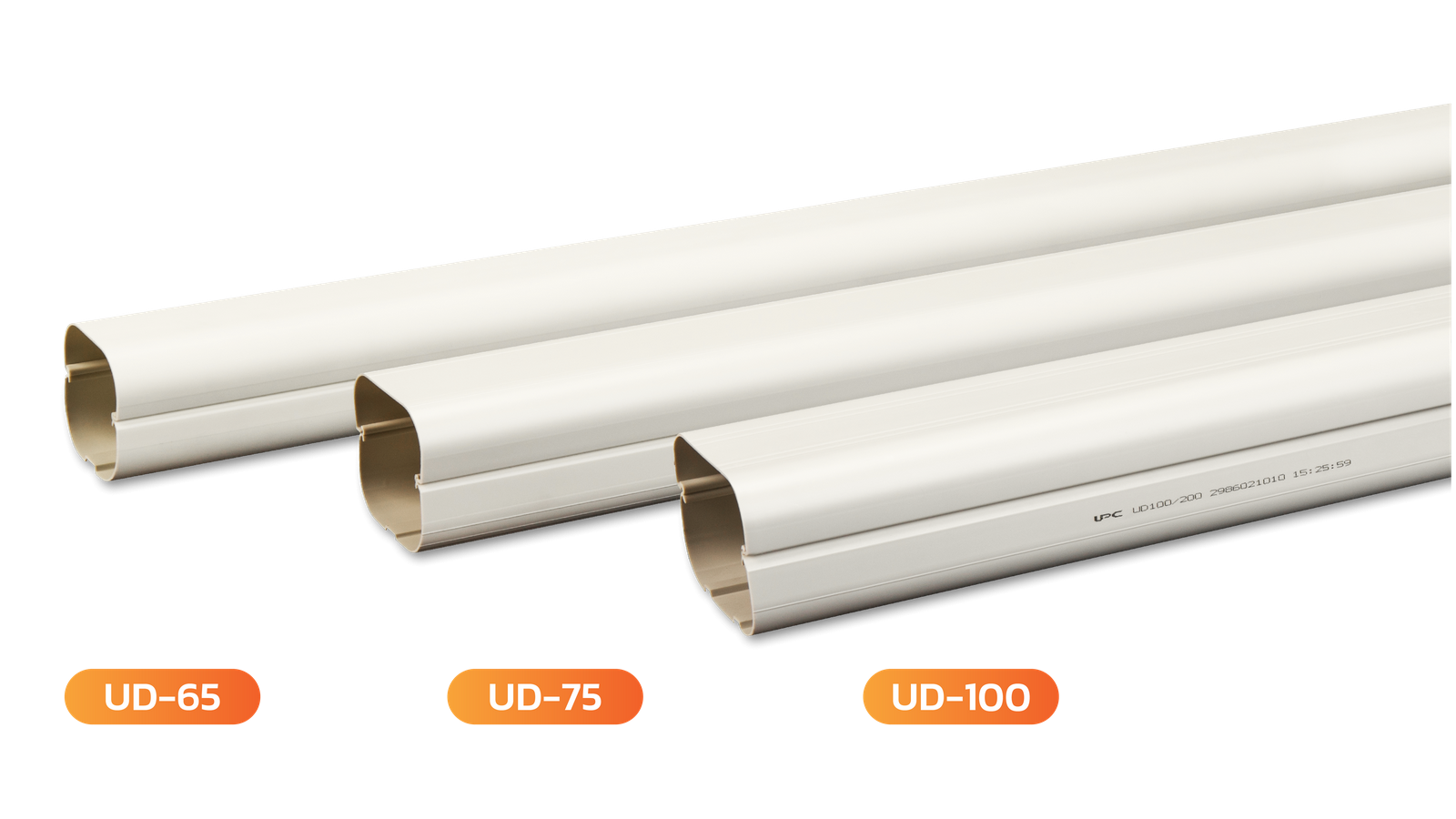

- ท่อราง Duct (รางครอบท่อ)

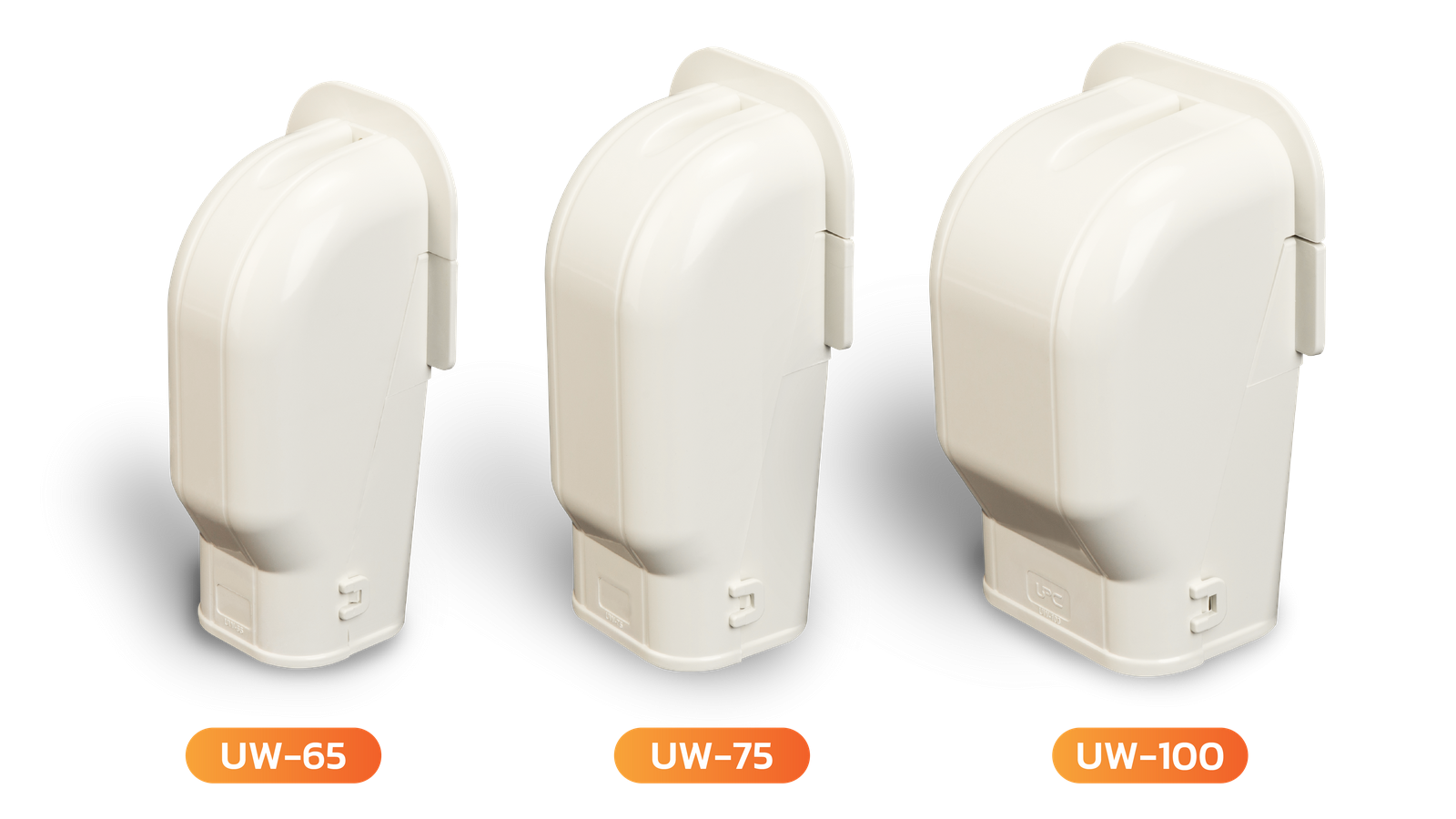

- ฝาครอบผนัง Wall (ฝาครอบราง)
- ข้องอโค้ง Elbow (ข้องอโค้ง)
- ข้องอเข้ามุม Corner 90° (ข้องอมุม)

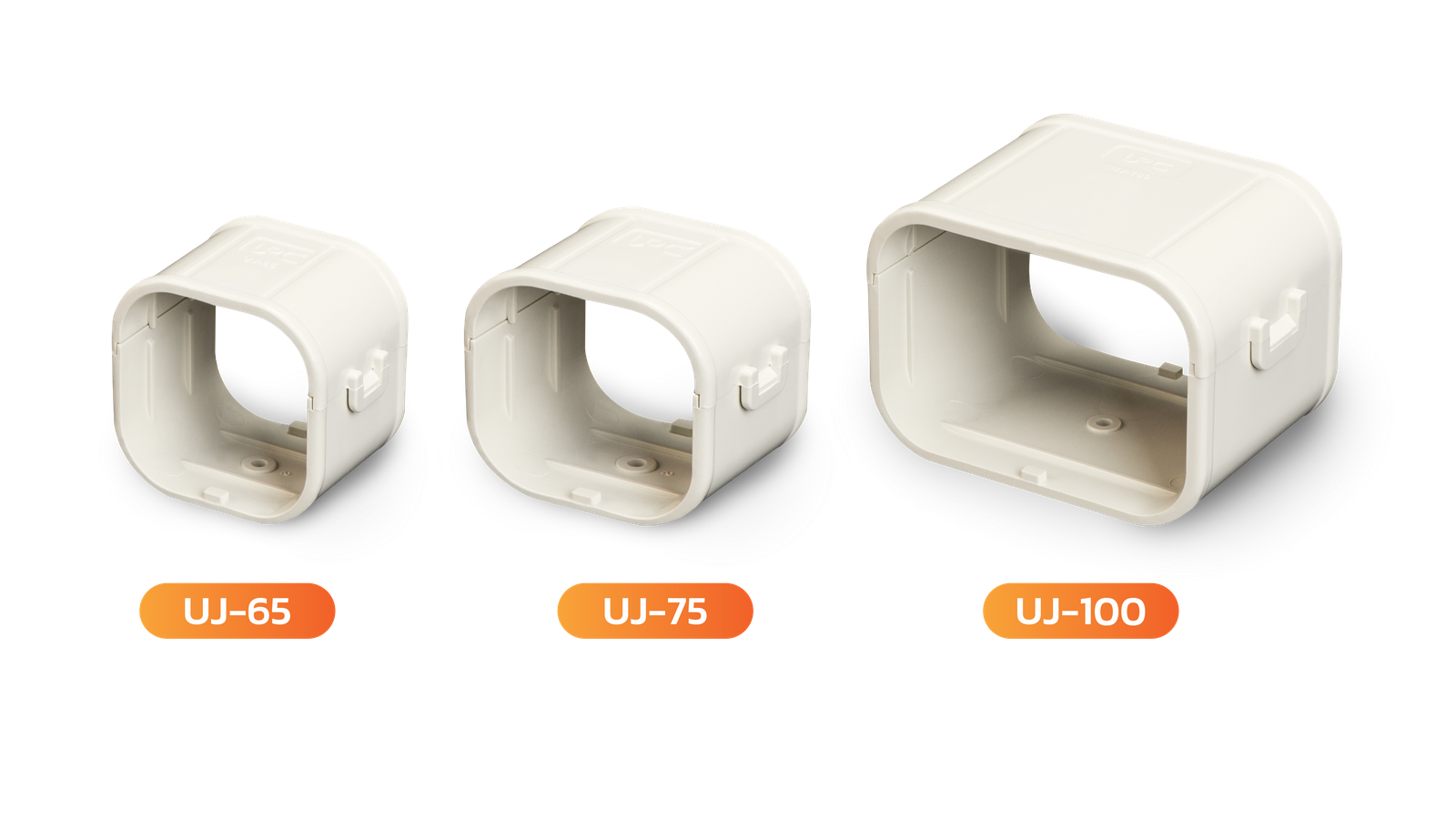

- ข้อต่อตรง Joint
- ข้องอปรับได้ Flexible Corner 90°
- ข้อแยก 3 ทาง Type Joint
- ข้อต่อข้ามคาน Cross Over

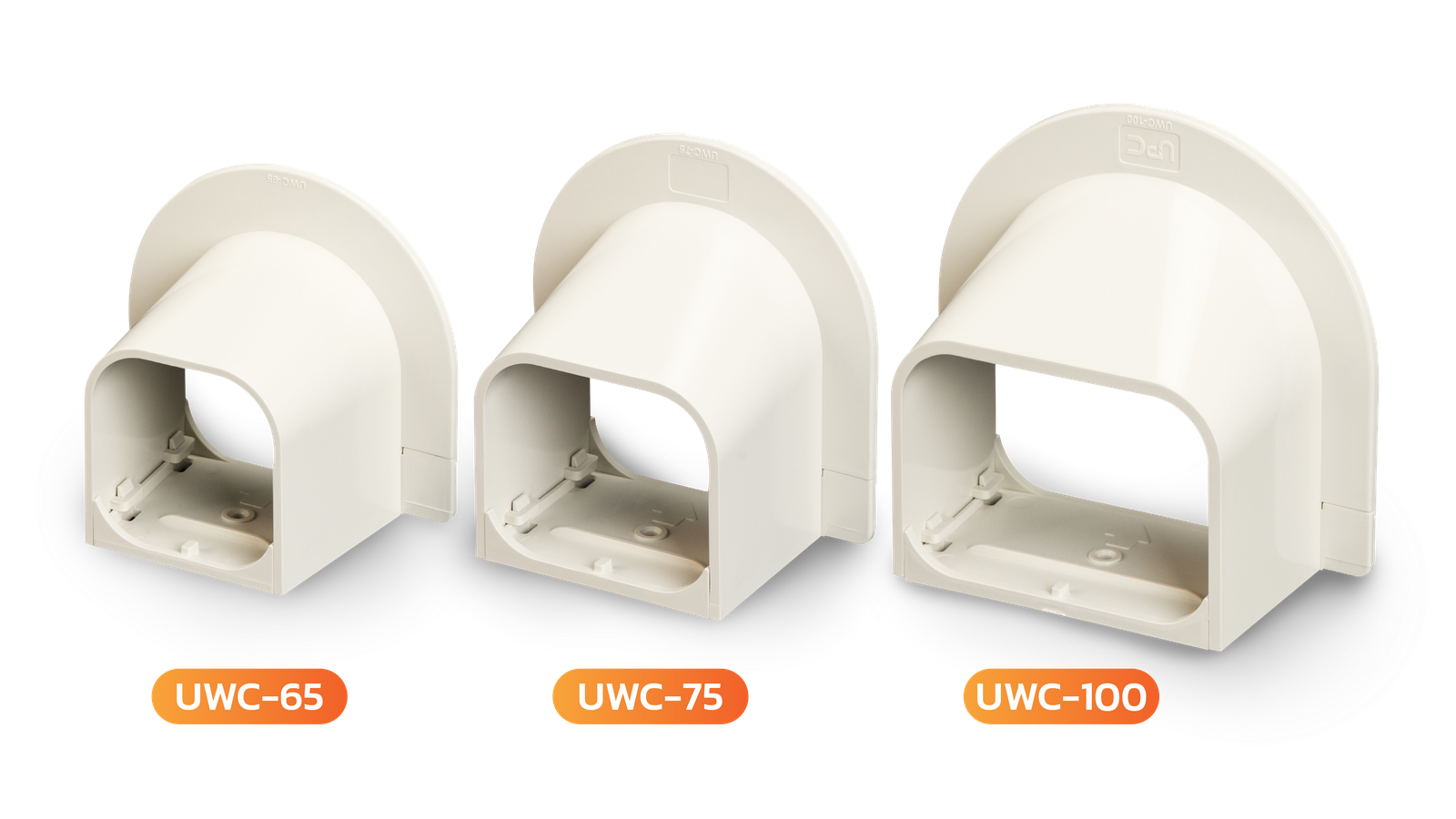

- ฝาครอบเพดาน Wall Cap (เกือกม้า)

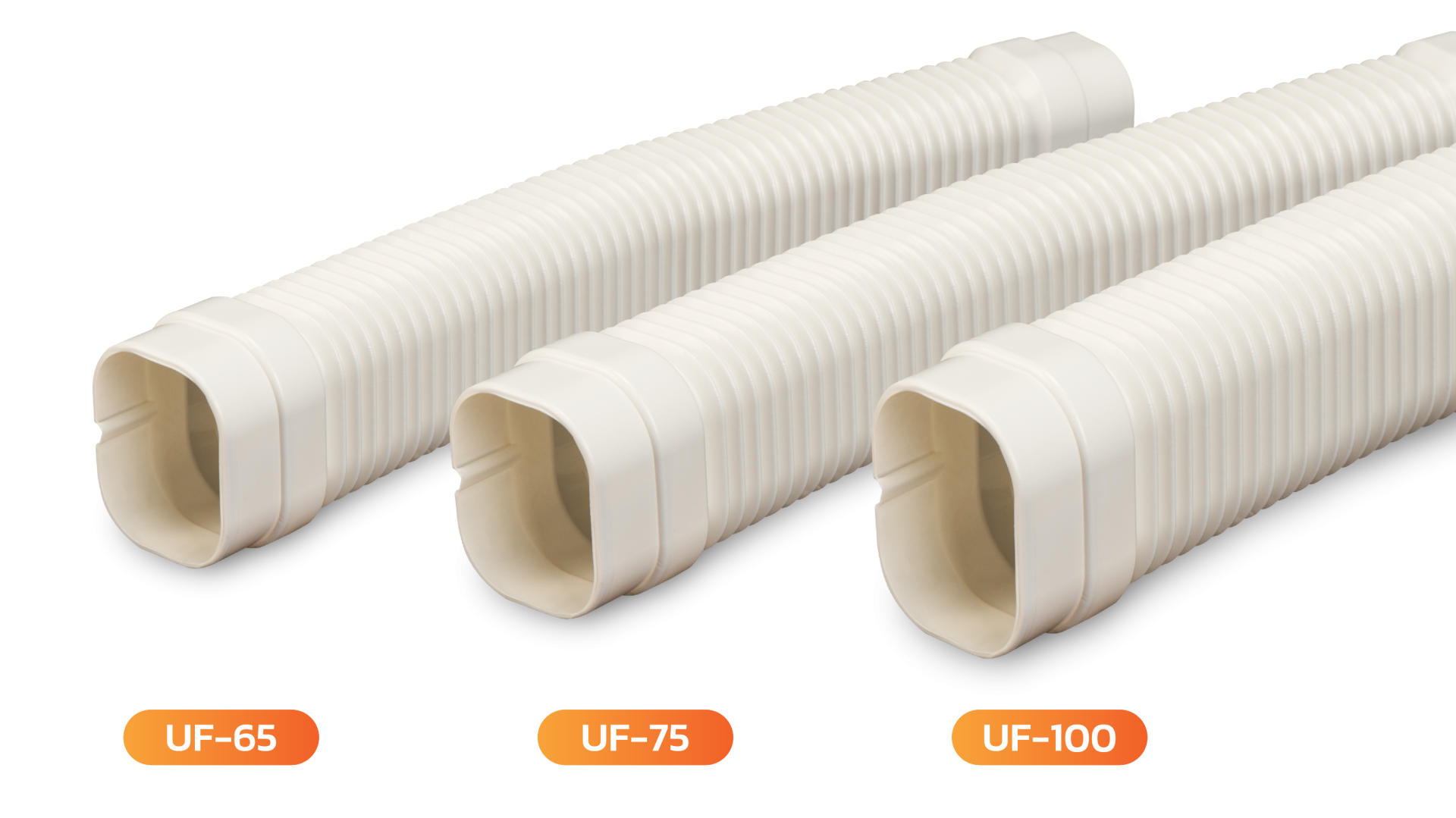

- ท่อยืด Flexible
สำหรับทางพรีเมียร์ฯ จะเลือกใช้ผลิตภัณฑ์ของเครือ UPVc เป็นหลัก
เนื่องจาก มีความแข็งแรง ทนทาน ง่ายต่อการใช้งาน รวมถึงได้รับมาตรฐานอุตสาหกรรม ผลิตภัณฑ์ไม่ลามไฟ ซึ่งปลอดภัยต่อเจ้าของบ้าน อุปกรณ์การใช้งานจะขึ้นอยู่ตามความเหมาะสมของหน้างานของบ้านลูกค้า
ที่มา : UPVC Product
ท่อทองแดง ที่เรานำมาใช้ในงานปรับอากาศหรือในระบบทำความเย็นที่มีคุณภาพ จะมีการกำหนดมาตรฐาน โดยถูกกำหนดจากหน่วยงาน ASTM (ASTM International ในชื่อเดิมว่า American Society for Testing and Materials) เป็น สมาคมวิชาชีพ ทางด้านวิทยาศาสตร์ และเทคโนโลยี ที่กำหนด และจัดทำมาตรฐาน ซึ่งเป็นที่นิยมใช้ และเป็นที่ยอมรับทั่วโลก
มาตรฐาน ASTM แบ่งท่อทองแดงเป็น 2 ชนิด
1. ท่อทองแดงชนิดแข็ง (Hard Drawn Copper Tube)
แนะนำให้ใช้สำหรับเครื่องปรับอากาศที่มีขนาดความเย็น มากกว่า 60,000BTU ขึ้นไป
ข้อดี : แข็งแรง ทนทานต่อแรงกระแทกมากกว่าท่อม้วน ไม่ตกท้องช้าง
เหมาะกับการใช้งานภายนอกอาคาร , โรงงานอุตสาหกรรม
ข้อเสีย : ราคาสูงกว่าท่อทองแดงแบบม้วน
2. ท่อทองแดงชนิดม้วน (Soft Drawn Copper Tube)
แนะนำให้ใช้สำหรับเครื่องปรับอากาศที่มีขนาดความเย็น ไม่เกิน 60,000BTU
ข้อดี : เดินท่อระยะสั้น 10-15 เมตร , ราคาไม่สูงมาก , หาซื้อได้ง่าย
เหมาะกับการใช้งานตามบ้าน หรือ งานทั่วไป
ข้อเสีย : ต้องทำจุดยึดแขวน (Hanger / Support) เพื่อป้องกันการตกท้องช้าง
มาตรฐาน ท่อทองแดง ASTM B819
ASTM B819 ท่อทองแดงชนิดม้วนเหมาะสำหรับงานก๊าซทางการแพทย์ โดยได้การรับรองตามมาตรฐาน เรื่องความสะอาดภายในท่อ พร้อมอัดก๊าซไนโตรเจนและฝาปิดปลายท่อ เพื่อคงความสะอาดก่อนการติดตั้ง
มาตรฐาน ท่อทองแดง ASTM B88

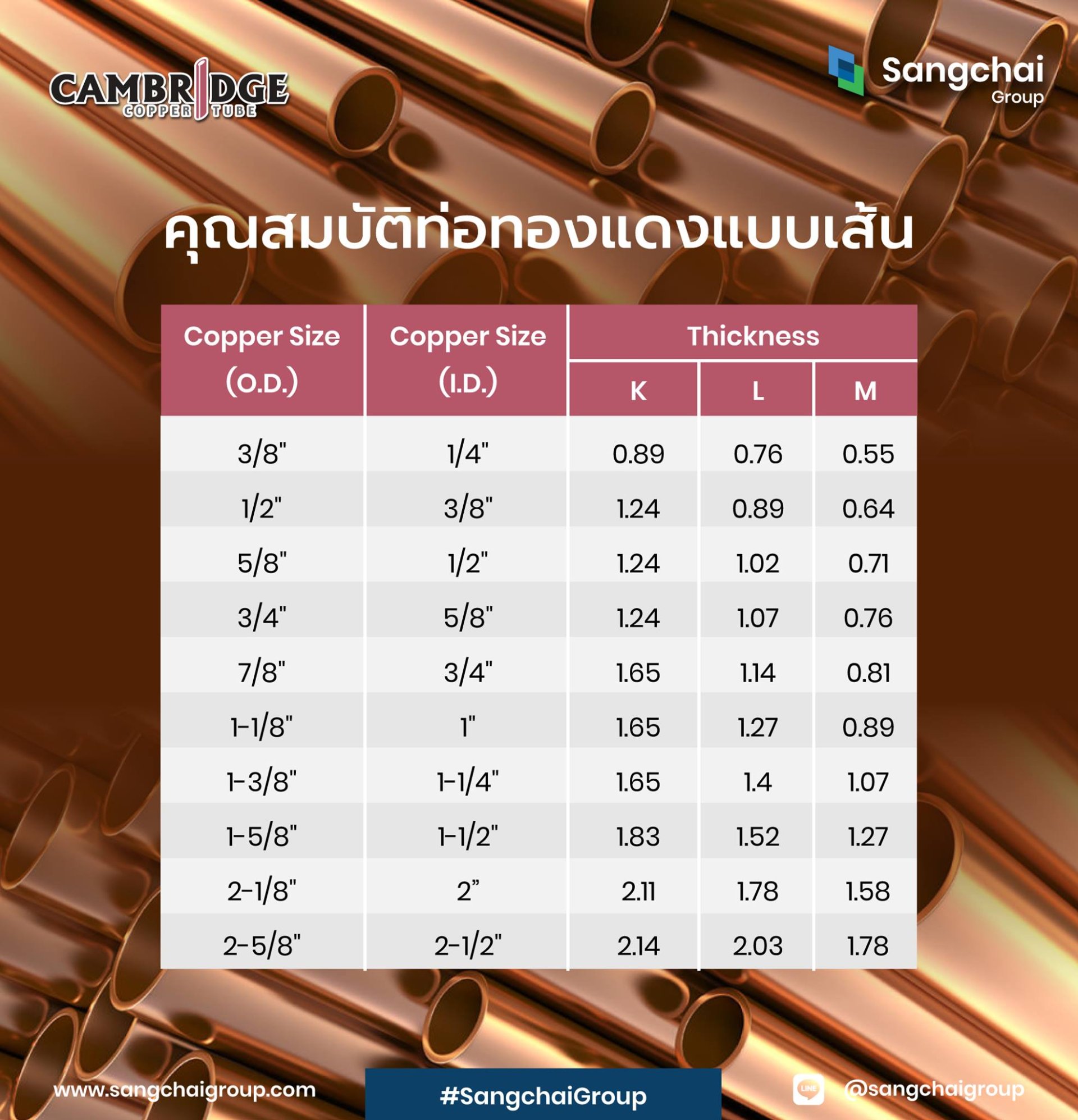

ASTM B88 ท่อทองแดงชนิดเส้นตรง ความยาว 6 เมตร มีแข็งแรงความทนทาน นิยมใช้ในงานเดินท่อ ระบบความเย็นและความร้อน ผลิตภายใต้การควบคุมมาตรฐานขององค์กร American Society for Testing and Materials (ASTM) จากประเทศสหรัฐอเมริกา มีส่วนประกอบของทองแดงบริสุทธิ์ถึง 99.9% ซึ่งคัดพิเศษและมีฟอสฟอรัสช่วยให้ไม่เกิดสนิม ท่อทองแดงที่นิยมใช้ในปัจจุบันสามารถแบ่งได้เป็น 3 ประเภท ตามความหนาและการใช้งานของท่อ ได้แก่
Type M : ท่อทองแดงชนิดแบบบาง นิยมใช้ในระบบท่อน้ำร้อน ระบบปรับอากาศ การประปา
Type L : ท่อทองแดงชนิดหนาปานกลาง ใช้ในระบบทำความเย็น งานก๊าซทางการแพทย์ ระบบปรับอากาศ
Type K : ท่อทองแดงชนิดหนา นิยมใช้ในอุตสาหกรรมที่ทนแรงดันสูง ระบบก๊าซอุตสาหกรรม ระบบน้ำยา
สรุป
ท่อสารทำความเย็น ที่ดีควรเป็น ท่อทองแดง แบบไม่มีตะเข็บควรใช้ท่อทองแดงตาม มาตรฐาน ASTM B280 และ ASTM B88 เพราะผลิตมาเพื่อใช้สําหรับงานระบบปรับอากาศ และทำความเย็นโดยเฉพาะ ซึ่งมีการทำความสะอาดพื้นผิวภายในท่อและปิดผนึกปลายท่ออย่างมิดชิดมาจากโรงงานที่มีมาตรฐานและน่าเชื่อถือ
ทางพรีเมียร์ฯ เป็นตัวแทนจำหน่ายของแสงชัยกรุ๊ป และ ยังได้เลือกใช้ ท่อทองแดงมาตรฐาน ASTM B280 และ ASTM B888 สำหรับงานติดตั้ง
เพื่อให้คุณลูกค้ามั่นใจได้ว่า สินค้ามีความปลอดภัย ได้มาตรฐานอุตสาหกรรม
ที่มา : แสงชัยกรุ๊ป คุณพีระดล
ฉนวนหุ้มท่อน้ำยาแอร์ AEROFLEX แอร์โรเฟลกซ์ คือ ฉนวนชนิดท่อและแผ่นที่ผลิตจากยางอีลาสโตเมอร์ชนิดพิเศษ (EPDM) ชนิดเซลปิด มีทั้งแบบท่อและแผ่น ผลิตจากยางสังเคราะห์ชนิดพิเศษ เหมาะสำหรับหุ้มท่อสารนำความเย็นและความร้อนเพื่อลดการสูญเสีย และป้องกันการเกิดหยดเหงื่อ อย่างมีประสิทธิภาพ โดยมีคุณสมบัติเหนือกว่าฉนวนชนิดอื่น ๆ เช่น
- ค่าการดูดซึมน้ำ และค่าการแทรกซึมไอน้ำ หรือความชื้น ต่ำมาก
- ค่าสัมประสิทธิ์การนำความร้อน (K-Value) ต่ำ และคงที่ตลอดอายุการใช้งาน
- ยีดหยุ่นสูง ติดตั้งง่ายและสามารถทนต่อแสงอุลตร้าไวโอเลต และสภาพอากาศต่าง ๆ
- ไม่ลามไฟ อายุการใช้งาน ยาวนานถึง 10 ปี
สำหรับงานโปรเจค ทางพรีเมียร์ฯ ได้ใช้ฉนวนหุ้มท่อเฉพาะยี่ห้อ AEROFLEX สำหรับเดินท่อน้ำยาแอร์ ให้สำหรับลูกค้าเท่านั้น ซึ่งเป็นเกรดดีที่สุดในท้องตลาด เพื่ออายุการใช้งานที่ยาวนาน คุ้มค่ากับการลงทุน
สินค้าไทย มาตรฐานโลก
ที่มา : AeroFlex Thailand , แสงชัยกรุ๊ป

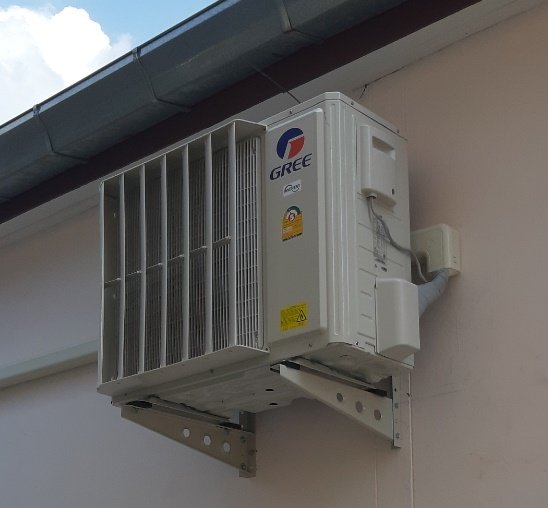

ประโยชน์ของกริลปรับลมร้อน เพื่อหลีกเลี่ยงสิ่งกีดขวางที่อยู่ด้านหน้า หรือ บริเวณที่มีลมแรงปะทะคอยล์ร้อน ทำให้ระบายลมได้ไม่ดี
ซึ่งอาจทำให้คอมเพรสเซอร์ทำงานหนัก ระบายไม่ออก อายุการใช้งานสั้น
ข้อดี: กันลมไหลย้อนกลับหาเครื่อง เหมาะสำหรับสถานที่ วางคอยล์ร้อนแอร์ ที่มีพื้นที่จำกัด อย่างเช่น ห้องคอนโด,บ้าน,หน้างานที่มีสิ่งกีดขวางการะบายลมของเครื่องปรับอากาศ
นิยมใช้แบบพลาสติก ซึ่งมีขนาดให้เลือก 16" , 18" , 20" หรือตามขนาดแอร์ 9,000BTU - 25,000BTU ตามลำดับ
โดยการปรับทิศทางนั้นจะขึ้นกับสถานที่หน้างาน โดยช่างจะเป็นผู้พิจารณาทิศทางที่เหมาะสมให้กับลูกค้า
ขนาดยางหุ้มท่อ M-Flex สำหรับหุ้มท่อน้ำทิ้ง
M-Flex Tube Insulation (Close-Cell Flexible Elastomeric Thermal Insulation)
ฉนวนยางชนิดท่อ ขนาดยาว 6 ฟุต (1.83 ม)/ เส้น
| O.D.(inch) | O.D.(mm) | ความหนา mm/นิ้ว | จำนวนเส้น/กล่อง |
| 1/4" | 6 mm. | 9 mm. (3/8") | 158 |
| 3/8" | 10 mm. | 9 mm. (3/8") | 110 |
| 1/2" | 13 mm. | 9 mm. (3/8") | 100 |
| 5/8" | 16 mm. | 9 mm. (3/8") | 94 |
| 3/4" | 19 mm. | 9 mm. (3/8") | 68 |
| 7/8" | 22 mm. | 9 mm. (3/8") | 64 |
| 1-1/8" | 28 mm. | 9 mm. (3/8") | 49 |
ขนาดยางหุ้มท่อ AEROFLEX สำหรับหุ้มท่อทองแดง
AEROFLEX Tube Insulation 6 FEET (1.83 M.) / LENGTH
ฉนวนยางชนิดท่อ ขนาดยาว 6 ฟุต (1.83 ม)/ เส้น
| ท่อทองแดง O.D(ท่อเหล็ก IPS ) | ความหนา 1/4"(เส้น/กล่อง) | ความหนา 3/8"(เส้น/กล่อง) | ความหนา 1/2"(เส้น/กล่อง) | ความหนา 3/4"(เส้น/กล่อง) | ความหนา 1"(เส้น/กล่อง) | ความหนา 1.1/4"(เส้น/กล่อง) |
| 1/4" | NO.1414 (180) | NO.3814 (120) | NO.1214 (80) | NO.3414 (32) | NO.1014 (24) | - |
| 3/8" | NO.1438 (140) | NO.3838 (100) | NO.1238 (70) | NO.3438 (32) | NO.1038 (24) | - |
| 1/2" (1/4" IPS) | NO.1412 (110) | NO.3812 (80) | NO.1212 (60) | NO.3412 (32) | NO.1012 (20) | NO.11412 (14) |
| 5/8" (3/8" IPS) | NO.1458 (80) | NO.3858 (60) | NO.1258 (50) | NO.3458 (28) | NO.1058 (18) | NO.11458 (14) |
| 3/4" | NO.1434 (70) | NO.3834 (50) | NO.1234 (40) | NO.3434 (24) | NO.1034 (18) | NO.11434 (12) |
| 7/8" (1/2" IPS) | NO.1478 (70) | NO.3878 (50) | NO.1278 (32) | NO.3478 (20) | NO.1078 (16) | NO.11478 (12) |
| 1" (3/4" IPS) | NO.1410 (60) | NO.3810 (40) | NO.1210 (30) | NO.3410 (18) | NO.1010 (12) | NO.11410 (10) |
| 1.1/8" | NO.14118 (50) | NO.38118 (32) | NO.12118 (28) | NO.34118 (18) | NO.10118 (12) | NO.114118 (8) |
| 1.1/4" | - | NO.38114 (32) | NO.12114 (24) | NO.34114 (18) | NO.10114 (12) | NO.114114 (8) |
| 1.3/8" (1" IPS) | - | NO.38138 (30) | NO.12138 (20) | NO.34138 (16) | NO.10138 (10) | NO.114138 (8) |
| 1.1/2" | - | NO.38112 (28) | NO.12112 (18) | NO.34112 (12) | NO.10112 (10) | - |
| 1.5/8" (1.1/4" IPS) | - | NO.38158 (24) | NO.12158 (18) | NO.34158 (12) | NO.10158 (8) | NO.114158 (8) |
| 1.3/4" | - | - | - | NO.34134 (10) | - | - |
| 1.7/8" (1.1/2" IPS) | - | NO.38178 (20) | NO.12178 (16) | NO.34178 (10) | NO.10178 (8) | NO.114178 (6) |
| 2" | - | NO.38200 (18) | NO.12200 (14) | NO.34200 (8) | NO.10200 (8) | NO.114200 (6) |
| 2.1/8" | - | NO.38218 (18) | NO.12218 (14) | NO.34218 (8) | NO.10218 (8) | NO.114218 (6) |
| 2.3/8" (2" IPS) | - | NO.38238 (16) | NO.12238 (12) | NO.34238 (8) | NO.10238 (6) | NO.114238 (4) |
| 2.1/2" | - | - | NO.12212 (10) | NO.34212 (8) | - | - |
| 2.5/8" | - | NO.38258 (14) | NO.12258 (10) | NO.34258 (8) | NO.10258 (6) | NO.114258 (4) |
| 2.7/8" (2.1/2" IPS) | - | NO.38278 (10) | NO.12278 (10) | NO.34278 (6) | NO.10278 (6) | NO.114278 (4) |
ท่อทองแดงแบบม้วน
ท่อทองแดงแบบม้วน ความยาวท่อ 50 ฟุต (15เมตร)
| ขนาดOD / หนา(มิลลิเมตร) | หุน/ชนิด(1หุน=3.175mm) | จำนวนม้วน/กล่อง |
| 6.35/0.40 | 1/4 บาง | 14 |
| 6.35/0.70 | 1/4 #22 | 14 |
| 7.94/0.40 | 5/16 บาง | 11 |
| 7.94/0.70 | 5/16 #22 | 11 |
| 9.53/0.46 | 3/8 บาง | 10 |
| 9.53/0.71 | 3/8 #22 | 10 |
| 12.7/0.48 | 1/2 บาง | 8 |
| 12.7/0.71 | 1/2 #22 | 8 |
| 15.88/0.54 | 5/8 บาง | 7 |
| 15.88/0.71 | 5/8 #22 | 7 |
| 19.05/0.61 | 3/4 บาง | 6 |
| 19.05/0.71 | 3/4 #22 | 6 |
| ขนาดOD / หนา(มิลลิเมตร) | หุน/ชนิด(1หุน=3.175mm) | จำนวนม้วน/กล่อง |
| 6.35/0.80 | 1/4 #21 | 14 |
| 9.53/0.80 | 3/8 #21 | 10 |
| 12.7/0.81 | 1/2 #21 | 8 |
| 15.88/0.80 | 5/8 #21 | 7 |
| 19.05/0.91 | 3/4 #21 | 6 |
ท่อทองแดงแบบเส้นตรง
ท่อทองแดงแบบเส้นตรง Hard Drawn Copper Tube ASTM-B88 Specifications ความยาว 6 เมตร/เส้น
| ขนาดท่อทองแดง | TYPE M | TYPE L |
| 1/4"OD. (1/8" ID.) | - | |
| 3/8"OD. (1/4" ID.) | ||
| 1/2"OD. (3/8" ID.) | ||
| 5/8"OD. (1/2" ID.) | ||
| 3/4"OD. (5/8" ID.) | ||
| 7/8"OD. (3/4" ID.) | ||
| 1-1/8"OD. (1" ID.) | ||
| 1-3/8"OD. (1-1/4" ID.) | ||
| 1-5/8"OD. (1-1/2" ID.) | ||
| 2-1/8"OD. (2" ID.) | ||
| 2-5/8"OD. (2-1/2" ID.) | ||
| 3-1/8"OD. (3" ID.) | ||
| 3-5/8"OD. (3-1/2" ID.) | - | |
| 4-1/8"OD. (4" ID.) | - | |
| 5-1/8"OD. (5" ID.) | - | |
| 6-1/8"OD. (6" ID.) | - | |
| 8-1/8"OD. (8" ID.) | - |
